T5 Lichtschalter

Kabelbelegung und Funktion des T5-Lichtschalters

Erstellt 05.02.2008, geändert 13.06.2026 — Views — In Home » Elektrik

Ein Problem bei PX, T5 und allen anderen Vespas, bei denen der Blinker- bzw. Lichtschalter ähnlich aufgebaut, sprich verlötet ist: Oft gehen die Blinker nicht, weil ein Kabel auf der Rückseite des Schalters durchgescheuert ist oder eine Lötstelle aufgegangen ist.

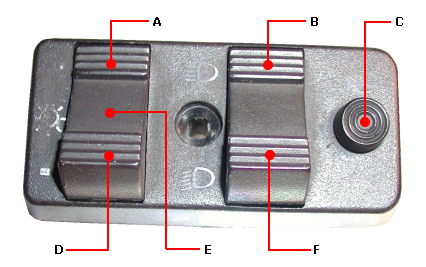

  • A: Stadtlicht an, Rücklicht an, Tachobeleuchtung an, Licht aus
  • E: Licht komplett aus
  • D: Stadtlicht an, Rücklicht an, Tachobeleuchtung an, Licht an
  • C: Hupe
  • B/F: Fern- / Abblendlicht

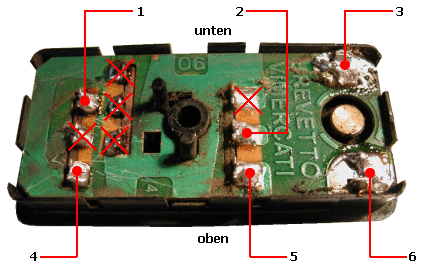

Schalterbelegung


  • 1: Weiß (Stadtlicht) und Gelb/Schwarz (Rücklicht und Kontroll-Lampe)
  • 2: Lila: 2 Kabel, Fernlicht & Kontrollicht im Tacho
  • 3: Gelb: 2 Kabel, 12V von Gleichrichter und Hupe
  • 4: Grau: Lichstrom
  • 5: Braun: Braun (Abblendlicht)
  • 6: Blau: 2 Kabel, 12V von Motor und Hupe

Auf Blau und Gelb liegen mit dickeren Kabeln die geregelten 12V vom Spannungsregler ( Gelb) und Motor ( Blau) an. Genauso wie der Blinkerschalter hat der Lichtschalter gerne mal kalte Lötstellen, defekte Mechanik oder die Lötstellen stossen auf der Rückseite am Metall des Lenkers an.
